Monitoreo inteligente de bancos de baterías

Anticipate a la falla.

MIBAT+ mide cada batería de tu banco las 24 horas: tensión, resistencia interna y temperatura. Identificar con anticipación qué baterías pueden fallar te da tiempo valioso para actuar, antes de que comprometan tu operación.

Solicitar una demo Ver la detección en acción

600baterías por unidad central
24/7monitoreo en línea
Modbus TCPintegración con SCADA

¿Por qué monitorear?

El mantenimiento periódico da una foto. Vos necesitás la película.

85%

de las fallas en sistemas de respaldo están relacionadas con las baterías o su mantenimiento.

Fuente: GEXIA · ficha técnica MIBAT+

Reemplazos prematuros

En muchos sistemas críticos se cambian baterías que todavía podían rendir, con gastos innecesarios.

Visión limitada

Las inspecciones periódicas no ven lo que pasa entre una visita y otra: justo cuando una celda empieza a degradarse.

Ahorro con datos

El monitoreo en línea extiende la vida útil y reduce los costos de mantenimiento al actuar solo donde hace falta.

“Identificar con anticipación qué baterías pueden fallar proporciona tiempo valioso para tomar las acciones necesarias.”

Detección temprana

¿Cuál de estas baterías va a fallar?

Sin monitoreo, encontrar una batería degradada lleva tiempo y depende de estar en el lugar justo. Inspeccioná las lecturas de este banco, o activá MIBAT+ y mirá cómo la detecta automáticamente.

Banco 02 · 24 × 12 V · VRLA

Tiempo 0:45

Tecnología de medición

Método DC: precisión donde hay ruido.

La mejor forma de determinar el estado de salud de una batería sin hacer una prueba de descarga es medir en línea su resistencia interna: a medida que la batería envejece y pierde capacidad, esa resistencia aumenta.

MIBAT+ usa un método de medición DC que da resultados más precisos que los métodos convencionales de impedancia AC, porque elimina el efecto capacitivo y el ruido eléctrico. Es clave en entornos eléctricamente ruidosos como los de las baterías estacionarias.

El monitoreo continuo de la temperatura ambiente, la tensión de celda y la resistencia interna, junto con el registro de datos, permite optimizar las condiciones de operación y maximizar la vida útil y el rendimiento.

Capacidades del sistema

El monitoreo más completo para baterías estacionarias.

Diseñado para baterías de 1,2 V, 2 V, 6 V, 12 V y 16 V, con integración vía Modbus/TCP hacia sistemas externos (PLC, HMI, SCADA).

Tensión, resistencia interna y temperatura de cada batería.
Tensión y corriente de rizado, corriente de flotación y falla a tierra DC por banco.
Corriente de carga/descarga, temperatura ambiente y tensión total por banco.
Módulos de medición por batería con aislamiento óptico.
Monitoreo continuo en línea, 24/7.
Fácil de instalar, sin necesidad de personal especializado.

Variables por batería

Tensión
Resistencia interna
Temperatura

Variables por banco

Temperatura ambiente
Corriente de carga/descarga
Corriente de flotación
Tensión de rizado / corriente de rizado
Resistencia de aislamiento
Tensión total

Capacidad máxima

6 bancos

300 baterías por banco

600 baterías en total

Arquitectura MIBAT+

El cerebro digital de tu sistema de respaldo.

Una unidad central de medición concentra, procesa y almacena los datos de hasta 600 baterías. Tocá cada módulo para ver qué mide y cómo se integra.

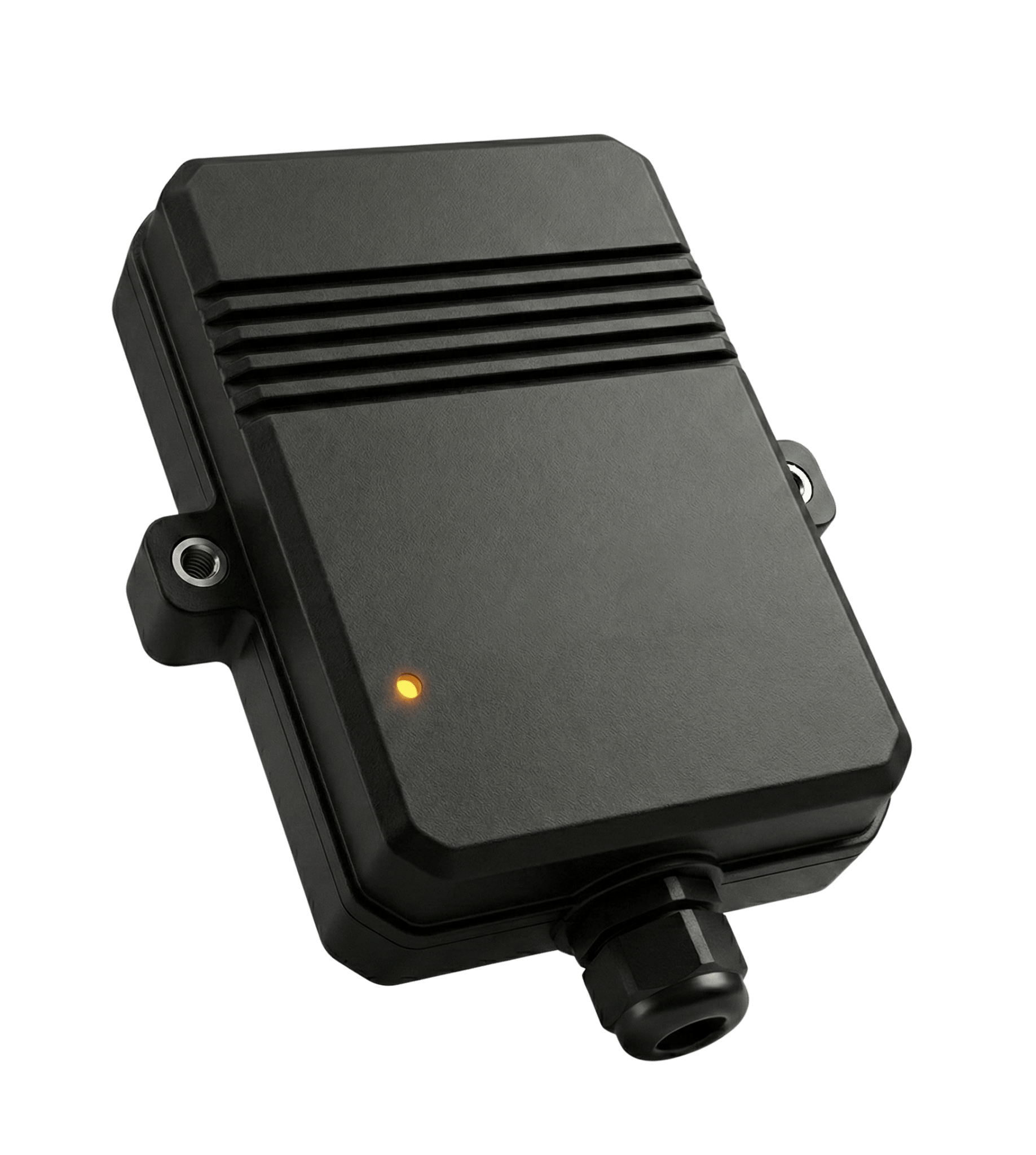

Módulo TA · por batería

Tensión, resistencia interna y temperatura por batería

Mide tensión, temperatura y resistencia interna de cada batería. El monitoreo continuo de estas variables muestra la operación actual y detecta de forma temprana cualquier variación anormal.

Especificaciones del módulo TA
Modelos	MBTP-TA-1.2V · 2V · 6V · 12V · 16V
Medición de tensión	1,2 V · 2 V · 6 V · 12 V · 16 V
Resolución / precisión de tensión	1 mV / ±0,1 %
Medición de resistencia	0,1 mΩ a 65,536 mΩ
Resolución de resistencia	0,001 mΩ
Medición de temperatura	5 °C a 50 °C
Resolución / precisión de temperatura	0,1 °C / ±1 °C

Módulo TC · por banco

Corriente de banco y temperatura ambiente

Mide la corriente de carga y descarga a través de un transformador de corriente dedicado, e incorpora un sensor de temperatura ambiente para conocer la influencia del entorno sobre el banco.

Especificaciones del módulo TC
Modelos	MBTP-TC
Medición de corriente	0 a 500 A (1000 A opcional)
Resolución / precisión de corriente	0,1 A / ±1 %
Medición de temperatura	−5 °C a 99,9 °C
Resolución / precisión de temperatura	0,1 °C / ±1 °C
Alimentación	8 a 13 VDC
Temperatura de operación	−10 °C a 50 °C

Módulo SV · por banco

Tensión total del banco

Se instala en los terminales positivo y negativo del banco para medir su tensión general. Permite seguir la operación en carga, descarga y flotación, y anticipar cortes inesperados.

Especificaciones del módulo SV
Modelos	MBTP-SV-80 · SV-300 · SV-750
Rango de medición	80 V · 300 V · 750 V
Resolución	0,1 V
Precisión	±0,5 %
Alimentación	10,8 a 13,8 VDC
Temperatura de operación	−10 °C a 50 °C
Humedad relativa	5 % a 95 %

Módulo GD · por banco

Detección de falla a tierra

Mide la variación de la impedancia de aislamiento entre los terminales positivo y negativo del banco con respecto a tierra, para alertar sobre condiciones que ponen en riesgo el sistema de respaldo.

Especificaciones del módulo GD
Modelos	MBTP-GD-300 · GD-700
Rango de medición	0 a 1 MΩ
Resolución	1 kΩ
Precisión	±5 %
Alimentación	10,8 a 13,8 VDC
Temperatura de operación	−10 °C a 50 °C
Humedad relativa	5 % a 95 %

Módulo RCM · por banco

Corriente de rizado

Mide la corriente de rizado con un transformador de núcleo abierto. Un rizado excesivo a largo plazo provoca calentamiento anormal y reduce la capacidad disponible del banco.

Especificaciones del módulo RCM
Modelos	MBTP-RCM
Rango de medición	0 a 500 A
Resolución	0,1 A
Precisión	±5 %
Alimentación	12 VDC
Temperatura de operación	−10 °C a 50 °C
Humedad relativa	5 % a 95 %

Módulo RM · por banco

Tensión de rizado

Mide la tensión de rizado para detectar condiciones anormales del inversor o rectificador asociado. Una tensión de rizado elevada indica un problema de filtrado a la salida del cargador.

Especificaciones del módulo RM
Modelos	MBTP-RM
Rango de medición	0 a 4000 mV
Resolución	1 mV
Precisión	±0,5 %
Alimentación	10,8 a 13,8 VDC
Temperatura de operación	−10 °C a 50 °C
Humedad relativa	5 % a 95 %

Módulo TR · por banco

Fuga térmica (thermal runaway)

Supervisa la corriente de flotación del banco con un transformador dedicado y la temperatura ambiente, para que la unidad central detecte una posible condición de riesgo por sobrecalentamiento.

Especificaciones del módulo TR
Modelos	MBTP-TR
Corriente de flotación	Hasta 2000 mA
Resolución / precisión de corriente	1 mA / ±1 %
Temperatura	0 a 99,9 °C
Resolución / precisión de temperatura	1 °C / ±1 %
Alimentación	10,8 a 13,8 VDC
Temperatura de operación	−10 °C a 50 °C

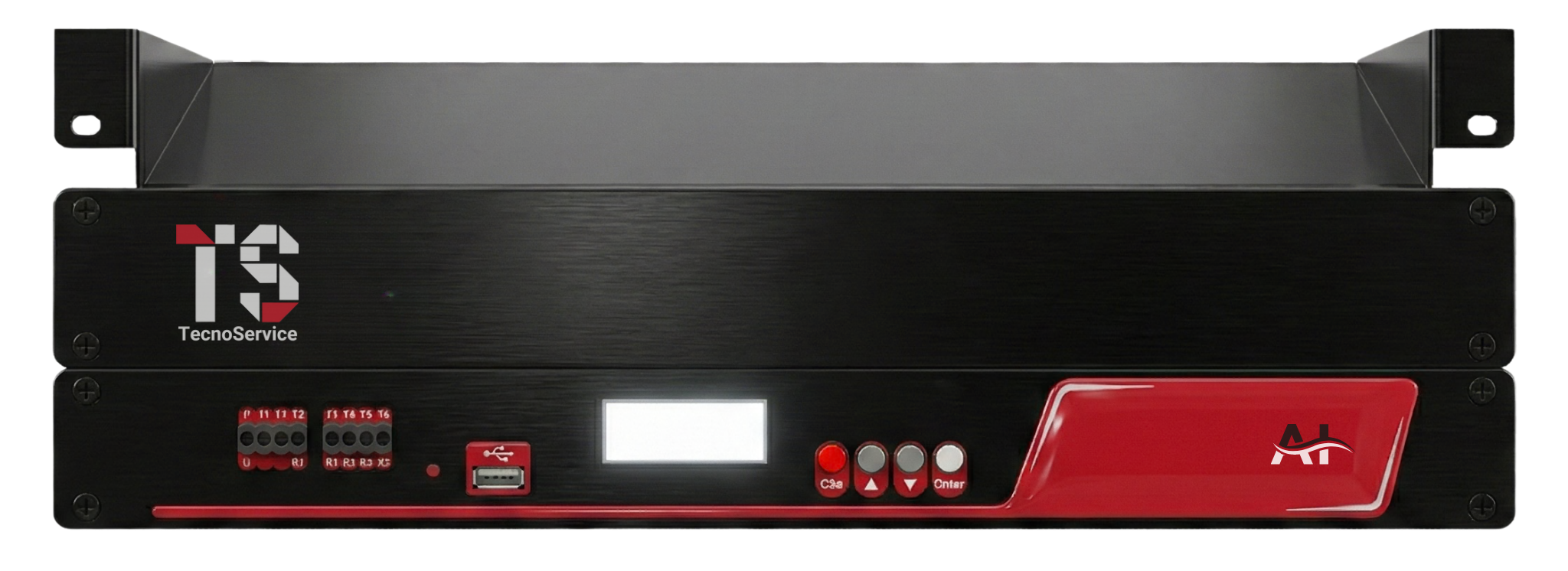

Unidad central

MBT-CM07-NM: procesamiento en el borde.

Centraliza, procesa y almacena los datos de todo el sistema. Con almacenamiento interno y una interfaz web integrada, permite consultar la operación de tus sistemas de respaldo a través de sus puertos Ethernet.

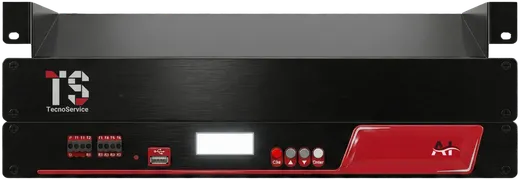

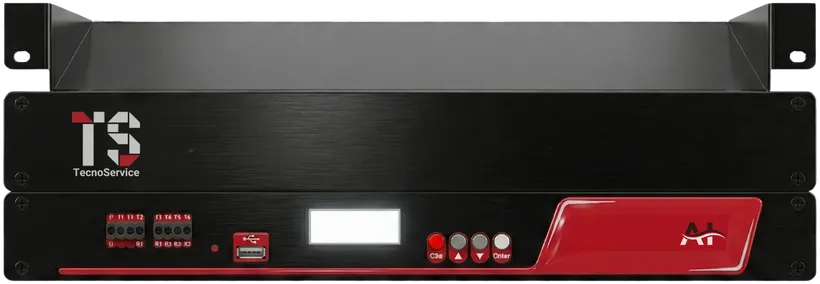

Frente de la unidad central MIBAT+ de 1U para rack de 19 pulgadas

Especificaciones de la unidad central MIBAT+
Alimentación	100 a 240 VAC
Consumo	≤ 0,4 A
Instalación	Rack de 19"
Dimensiones	483 × 44,5 × 116 mm
Peso	1,8 kg
Salida de alarma local	1 salida (máx. 220 VDC / 1 A)
Temperatura de operación	−10 °C a 50 °C
Humedad relativa	5 % a 95 %
Presión atmosférica	80 a 110 kPa

Instrumentación

Transformadores de corriente de núcleo abierto.

Instalación no intrusiva para medir la corriente de carga y descarga, la corriente de flotación y el rizado.

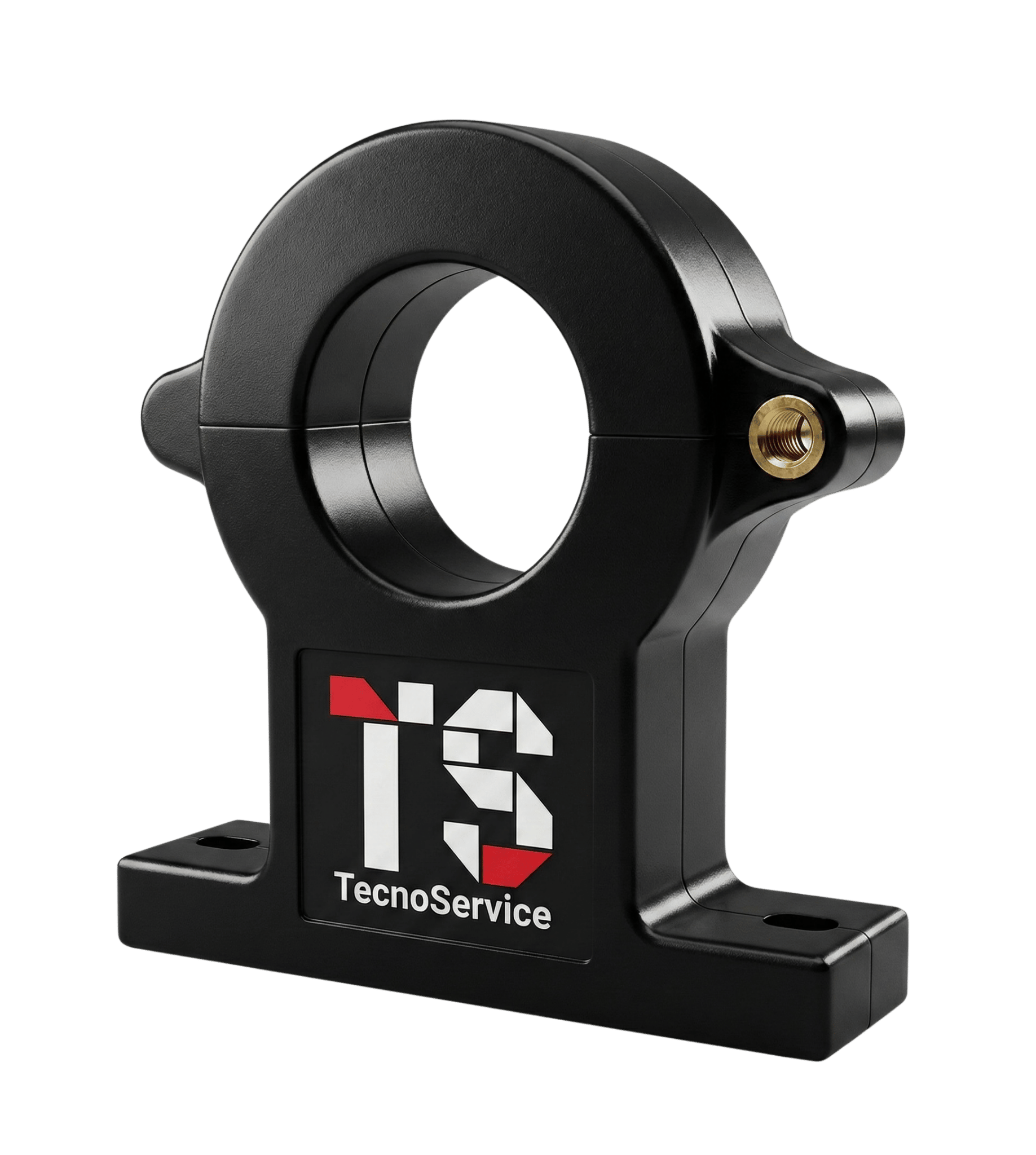

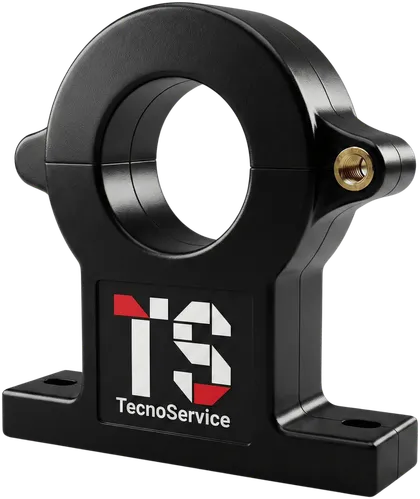

Corriente de carga/descarga

MBTP-A0-500

Rango

−500 A a +500 A

Diámetro interno

40,5 mm

Dimensiones

100 × 103 × 23 mm

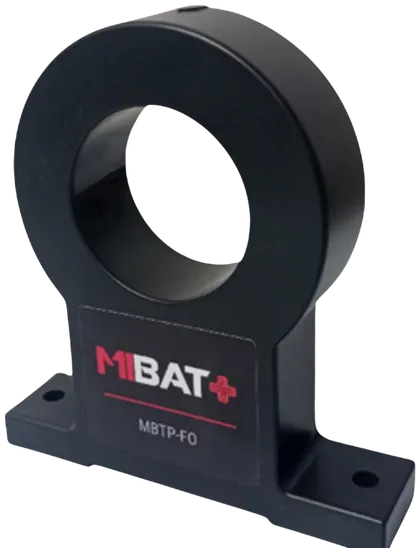

Corriente de flotación

MBTP-FO

Rango

±2000 mA

Diámetro interno

40,5 mm

Dimensiones

100 × 109 × 23 mm

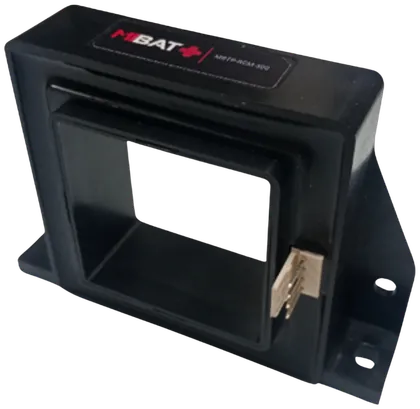

Corriente de rizado

MBTP-RCM-200 / 500

Rango

0 a 50 A

Apertura interna

40,5 × 40,5 mm

Dimensiones

90 × 65 × 35 mm

*Las imágenes de los transformadores son de referencia y pueden cambiar según la capacidad requerida.

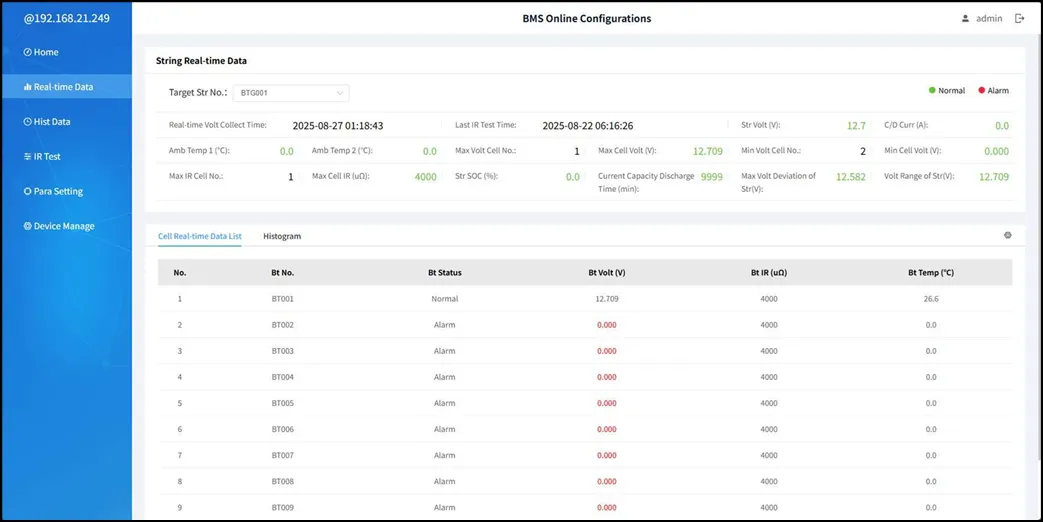

Interfaz de monitoreo

Gestión de datos en tiempo real.

Consulta en tiempo real de dispositivos, bancos y baterías, con estado de conectividad.
Históricos de alarmas, eventos de carga y descarga y pruebas de resistencia interna.

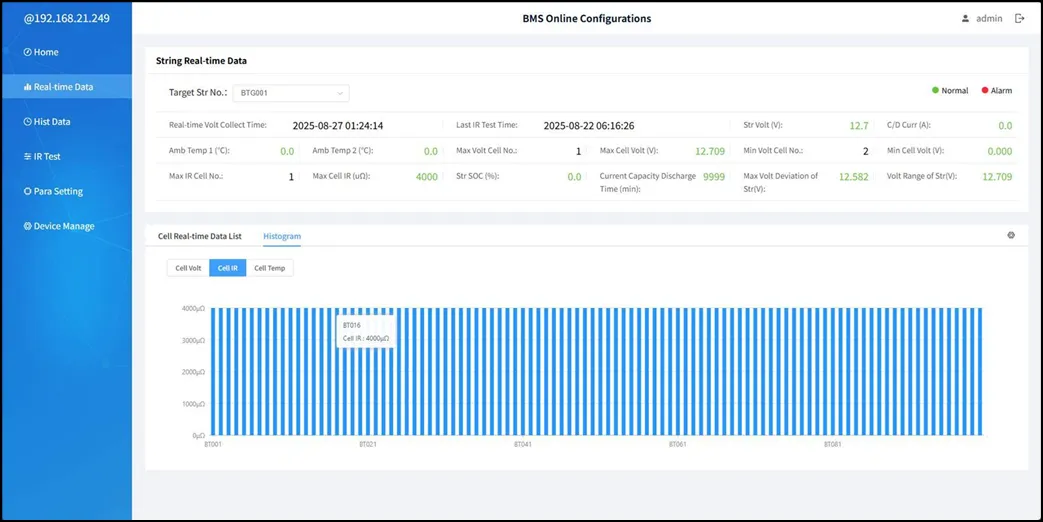

Estadísticas por fabricante, criticidad y baterías con más alarmas.
Gestión de equipos, usuarios y reconocimiento de alarmas.

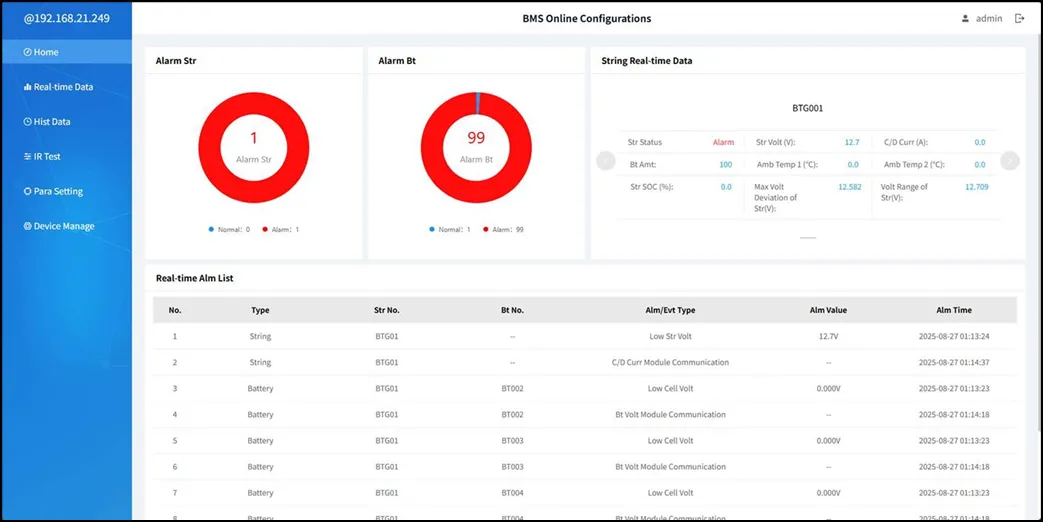

Pantalla de monitoreo en tiempo real de MIBAT+

Plug & play

Instalación rápida, sin obra invasiva.

Fácil de instalar y sin necesidad de personal especializado. Estas son las especificaciones de cableado de cada módulo.

Módulo de baterías

Cable de medición de 30 cm.
Terminal a tornillo de batería: conector rápido de uña (abierto) de 8 mm.

Módulo TC (corriente y temperatura ambiente)

Cable de medición de 50 cm.

Módulo de tensión total

Cable de 2 m para cada extremo (positivo y negativo).
Conectores de ojo (cerrado) de 8 mm.

Módulo de rizado total

Cable de 2 m para cada extremo (positivo y negativo).
Conectores de ojo (cerrado) de 8 mm.

Generales

Cable de comunicación entre módulos de 40 cm.

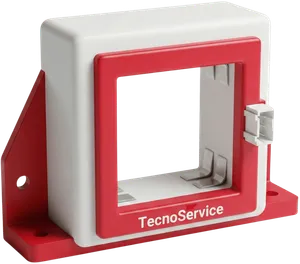

Transformador de corriente MIBAT+ con marca TecnoService

Alianza tecnológica

TecnoService × GEXIA

MIBAT+ une la tecnología de monitoreo de GEXIA — The Real Industrial Digital Transformation— con más de 25 años de experiencia de TecnoService en campo. Nosotros nos ocupamos del relevamiento, la instalación, la puesta en marcha, la integración y el soporte técnico local, 24/7.

Hablar con un especialista Conocé GEXIA

FAQ

Preguntas frecuentes sobre MIBAT+

¿Te quedó alguna duda? Escribinos: respondemos por WhatsApp las 24 horas.

¿Qué baterías puede monitorear MIBAT+?

Baterías estacionarias de 1,2 V, 2 V, 6 V, 12 V y 16 V, de níquel-cadmio o plomo ácido. Cada unidad central monitorea hasta 6 bancos (máximo 300 baterías por banco) y hasta 600 baterías en total.

¿Se integra con mi SCADA, PLC o BMS?

Sí. La unidad central expone todas las variables por Modbus/TCP (por defecto) para integrarse con HMI, PLC y SCADA, y ofrece SNMP v1.0 bajo solicitud para sistemas de monitoreo externos.

¿Qué pasa si se cae la red de datos?

La unidad central almacena los datos internamente (4 GB) y cuenta con una interfaz web local, por lo que el historial de mediciones, eventos y alarmas queda registrado en el equipo.

¿Por qué medir la resistencia interna?

Es la mejor forma de conocer el estado de salud de una batería sin hacer una prueba de descarga: a medida que la batería envejece y pierde capacidad, su resistencia interna aumenta. MIBAT+ la mide con un método DC, más preciso que la impedancia AC en entornos eléctricamente ruidosos.

¿Es difícil de instalar?

No. Es fácil de instalar y no requiere personal especializado. Igualmente, TecnoService puede encargarse de la instalación, la puesta en marcha y la integración con tus sistemas.

* Todas las imágenes son ilustrativas y pueden variar respecto al producto final.
